Инструкция по установке и эксплуатации Jotul F 602 N

Инструкция по установке и эксплуатации и технические данные на печь JOTUL F 602 N

Содержание

1.0 Нормативная база ...................................

2.0 Технические данные ...............................

3.0 Установка .................................................

4.0 Текущий ремонт .......................................

5.0 Гарантия ....................................................

6.0 Меры по обеспечению безопасности ....................................................

7.0 Выбор топлива ....................................................

8.0 Эксплуатация ....................................................

9.0 Обслуживание ....................................................

10.0 Поиск и устранение неисправностей ....................................................

Иллюстрации ...................................................



1.0 Нормативная база

Устанавливайте камин в соответствии с нормами и правилами, действующими в конкретных странах. При его монтаже соблюдайте все местные законы и предписания, включая национальные и европейские стандарты.

Инструкции по монтажу, установке и эксплуатации входят в комплект поставки изделия. Перед его эксплуатацией квалифицированный специалист должен подтвердить правильность установки.

Табличка с технической информацией, изготовленная из огнеупорного материала, прикреплена к тепловому щиту в нижней части изделия. На ней указаны идентификационные данные камина и сведения о документации к нему.



2.0 Технические данные

Материал: - чугун

Покрытие: - черная матовая краска

Топливо: - дерево

Максимальная длина полена: - 30 см

Выход дымохода: - вверху сзади

Размер трубы дымохода: - 125 мм, сечение 123 см2

Вес: - 68 кг

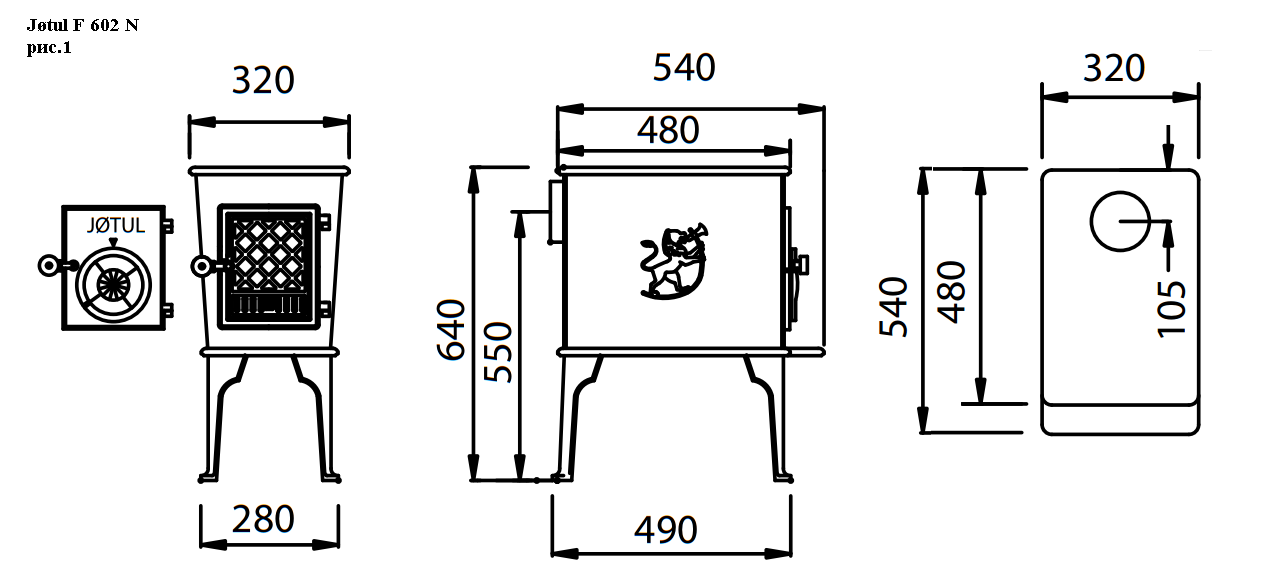

Размеры изделия: см. рис. 1а

Технические данные в соответствии со стандартом en13240

Номинальная теплоотдача: - 7,0 кВт

Массовый расход дымового газа: - 7,0 г?с

Рекомендуемая тяга

дымовой трубы: - 12 Па

КПД: 74 % при - 7,4 кВт

Выбросы СО (13 % O?): - 0,27 %

Температура дымового газа: - 319 ?C

Тип эксплуатации: - периодический

В данном случае режим периодического горения соответствует нормальной эксплуатации камина: при его использовании топливо можно добавлять только после того, как предыдущая закладка дров прогорит до углей.



На всех наших изделиях имеются ярлыки с серийным номером и годом изготовления.

Запишите этот номер в соответствии с указанием в инструкции по установке.

При обращении в торговое отделение или компанию JOTUL всегда сообщайте данный серийный номер



Расход древесины

Номинальная теплоотдача изделий серии JOTUL F 602 составляет 7,0 кВ.

Расход древесины при номинальной теплоотдаче: приблизительно 2,3 кг?ч.

Надлежащий расход топлива в большой степени зависит от применения поленьев правильного размера.

Размеры указаны ниже.



Щепа

Длина: 30—40 см.

Диаметр: 2—5 см.

Количество в закладке: 8—10 шт.



Дрова

Рекомендуемая длина: 25—35 см.

Диаметр: ок. 8—12 см.

Интервал добавления: ок. 40 минут.

Закладка: 1,5 кг.

Количество в закладке: 2 шт.

Номинальная теплоотдача достигается при открытии вентиляционного отверстия примерно на 25 %.



3.0 Установка

3.1 Пол

Фундамент

Размеры фундамента должны соответствовать размерам печи. Данные о весе см. в разделе 2.0 «Технические данные». Рекомендуется полностью удалить половое покрытие, не прикрепленное к фундаменту (плавающие полы), в месте установки изделия.

Требования к защите деревянных полов Камин JOTUL F 602 N снабжен тепловым щитом (в нижней части), который защищает пол от нагревания. Его можно устанавливать непосредственно на деревянном полу, предварительно накрытом металлической плитой или другим невоспламеняющимся материалом.

Рекомендуемая минимальная толщина защитного покрытия — 0,9 мм.

Из-под изделия необходимо убрать все виды легковоспламеняющегося полового покрытия, например линолеум, ковры и т. д.

Требования к защите легковоспламеняющихся половых покрытий перед камином Передняя панель должна соответствовать требованиям национальных законов и нормативных актов.

Чтобы получить сведения о технических требованиях и ограничениях, свяжитесь с местными компетентными строительными органами.

3.2 Стены

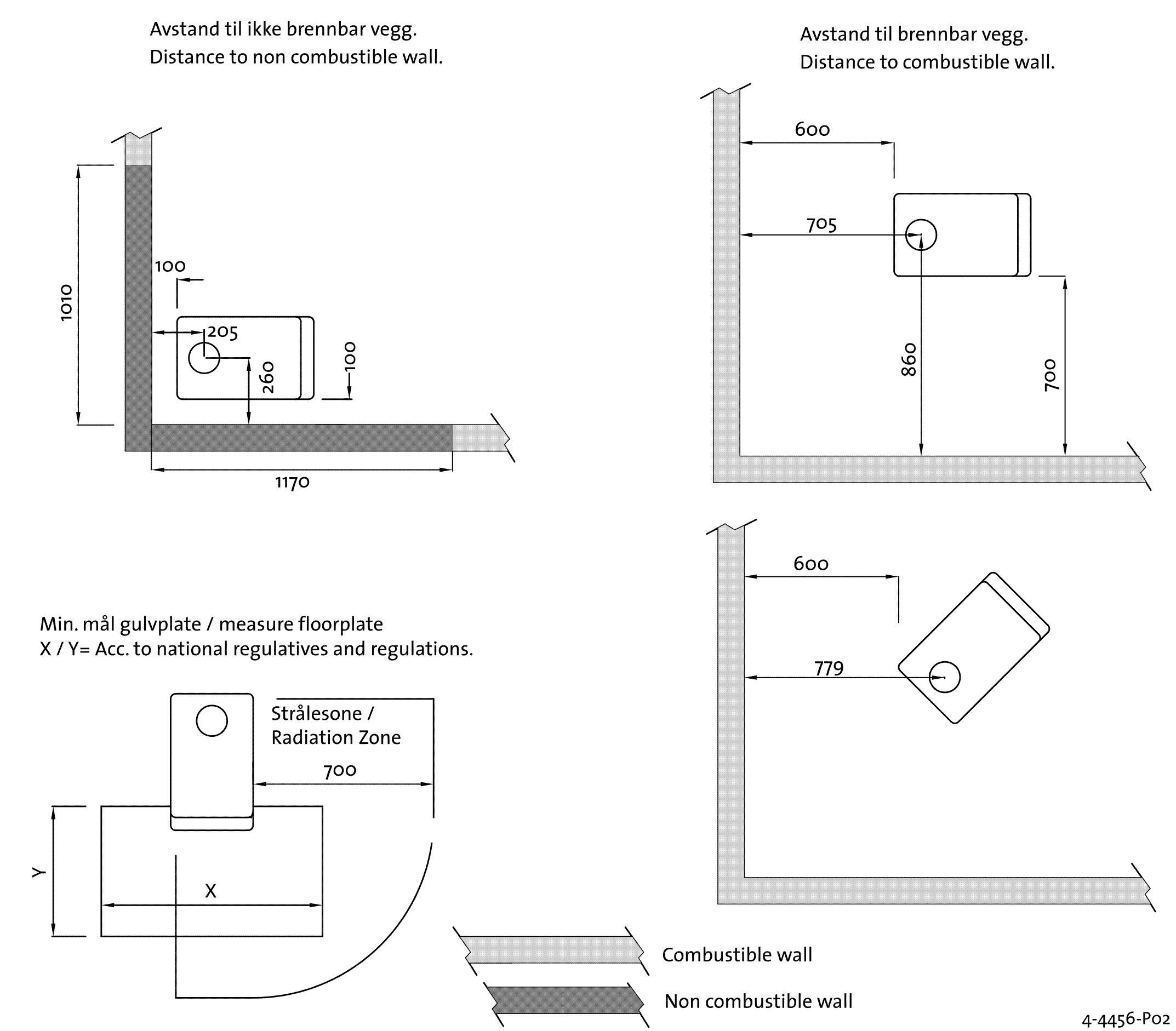

Расстояния от стен из легковоспламеняющихся материалов (см. рис. 1б)

Камин с неизолированным дымоходом разрешено использовать, только если он установлен в соответствии со схемой расстояний от стен из легковоспламеняющихся материалов, которая показана на рис. 1б

Расстояние от стен из легковоспламеняющихся материалов, защищенных противопожарной перегородкой.

Требования к противопожарной перегородке - Противопожарная перегородка должна быть изготовлена из кирпича, бетонных блоков или легкого бетона толщиной не менее 100 мм. Можно использовать другие материалы и конструкции с аналогичными характеристиками.



3.3 Потолок

Устанавливайте камин JOTUL F 602 N таким образом, чтобы расстояние между верхним краем отверстия для выпуска

горячего воздуха и потолком из легковоспламеняющегося материала было не менее 1200 мм.



3.4 Дымоходы и дымоходные трубы

• Дымоход можно подсоединять к печи и дымоходной трубе, одобренной для печных приборов на твердом топливе, если температура дымовых газов соответствует спецификациям в разделе 2.0 «Технические данные».

• Площадь сечения дымохода не должна быть меньше площади сечения дымоходной трубы. Чтобы рассчитать площадь сечения дымохода, используйте данные, приведенные в разделе 2.0 «Технические данные».

• Если площадь сечения дымохода достаточно велика, к нему можно подключить несколько каминов, работающих на твердом топливе.

• Подключать камин к дымоходу необходимо в соответствии с инструкциями, полученными от производителя дымохода.

• Прежде чем проделывать отверстие в дымоходе, необходимо предварительно установить камин, чтобы отметить его положение и позицию отверстия. Соответствующие минимальные размеры указаны на рис. 1б

• Убедитесь в том, что дымоходная труба по всей протяженности наклонена к дымоходу.

• Очищайте дымоходную трубу через специальное отверстие на ее изгибе.

Соединения должны иметь определенную степень гибкости для предотвращения смещений при монтаже, которые могут стать причиной появления трещин.



Внимание! Правильность выполнения соединения и его герметичность чрезвычайно важны для надлежащей работы изделия.

Сведения о тяге в дымоходе см. в разделе 2.0 «Технические данные». Если тяга в дымоходе слишком сильная, можно установить и использовать задвижку для ее регулировки.



3.5 Сборка перед установкой

Внимание! Перед установкой проверьте камин на наличие повреждений.

Изделие имеет большой вес. Не устанавливайте его в одиночку.

Изделие поставляется в одном упаковочном ящике, в котором тепловой щит и ручка дверцы, присоединяемые к нему в процессе сборки.

1. Извлеките из печи конфорку и все отдельные комплектующие детали.

2. Если необходимо защитить стены, используйте поставляемый в комплекте тепловой щит. Прикрепите боковой тепловой щит к нижнему с помощью кронштейна. Закрепите кронштейн в центре плиты основания с помощью винта.

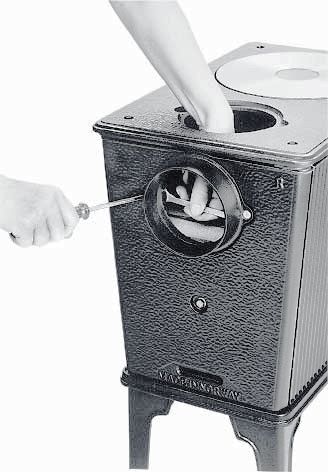

3. Если выход для дыма будет располагаться в верхней части камина, поменяйте местами выход дымохода (рис. 4) и заглушку. Ослабление болтов на выходе дымохода может быть затруднено. Удерживайте гайки внутри камина с помощью гаечного ключа, чтобы открутить болты, находящиеся снаружи. Убедитесь в том, что все неиспользуемые выходы дымоходов надлежащим образом закрыты заглушками.

4. Установите конец дымоходной трубы с наружной стороны выхода для дыма камина. Закройте зазоры между дымоходной трубой и выходом для дыма с помощью подходящей прокладки.

5. Присоедините ручку к защелке дверцы с помощью поставляемых в комплекте болта и гайки.

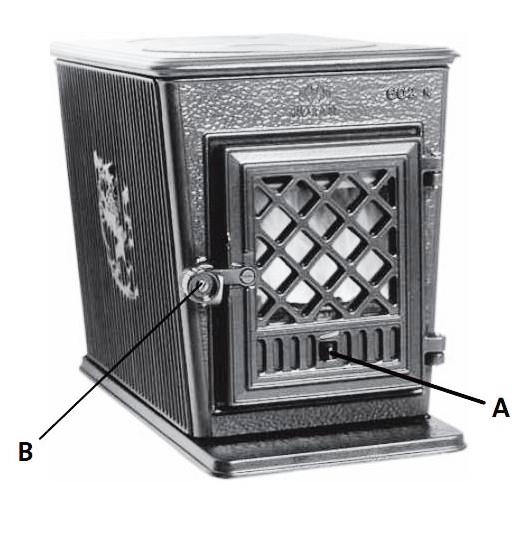

3.6 Управление функциями (рис. 3)

После того как изделие будет установлено, проверьте элементы управления. Они должны легко двигаться и работать надлежащим образом. Камины JOTUL F 602 n оснащены указанными ниже элементами управления. Заслонка вентиляционного отверстия (рис. 3, эл. А)

Левое положение: закрыто.

Правое положение: открыто.



3.7 Удаление золы

• Зола удаляется через дверцу с помощью совка или подобного приспособления.

• Оставьте небольшое количество золы на дне камеры сгорания в качестве защитного изоляционного слоя. Поместите золу в металлический контейнер с плотно закрывающейся крышкой. Более подробные сведения об обращении с золой см. в разделе 6.1 «Меры пожарной безопасности» руководства по использованию и техническому обслуживанию.



4.0 Текущий ремонт

Внимание! Запрещено вносить какие-либо изменения в конструкцию изделия без соответствующего разрешения.

Используйте только оригинальные запасные части.

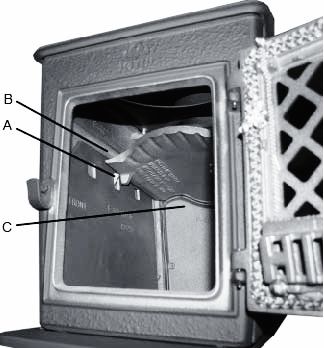

4.1 Замена внутренних стенок (рис. 5)

• Извлеките старые внутренние стенки, подняв их с упора.

• Перед установкой новых стенок очистите боковые панели камина с помощью щетки.

• Поднимите передний край отражательной пластины.

• Начинайте замену с левой внутренней стенки.

• Навесьте внутреннюю стенку на упор на боковой панели, как показано на рис. 5 (эл. А). Благодаря этому самая высокая часть боковой стенки буде опираться на выступ (рис. 5, эл. В) у верхнего края.

Внимание! В более старых моделях камина JOTUL F 602 N имеется по два дополнительных упора на каждой боковой панели. Внутренние стенки устанавливаются на упоры, наиболее удаленные от передней панели.



4.2 Замена отражательной пластины

• Удалите старую отражательную пластину, слегка приподняв ее и наклонив вниз наружу.

• При установке отражательной пластины убедитесь в том, что она надежно опирается на выступ в задней части топки (рис. 5, эл. С) и упоры в ее передней части.

Важно! При неправильной установке отражательной пластины дымовые газы будут поступать непосредственно в дымоходную трубу. В результате этого их температура будет слишком высокой, что может привести к повреждению задней панели и сделает отопление неэкономным.



5.0 Гарантия

1. Гарантия JOTUL предоставляет Компания JOTUL гарантирует, что все внешние чугунные элементы в момент приобретения продукта не имеют дефектов материалов либо производственных дефектов.

Существует возможность продления гарантии на внешние чугунные элементы до 25 лет от даты поставки.

Для продления гарантии необходимо зарегистрировать купленное устройство на Интернет-сайте JOTUL.COM и распечатать гарантийный талон продленного действия в течение трех месяцев от сделанной покупки. Рекомендуем хранить гарантийный талон вместе с чеком на покупку. Компания JOTUL также гарантирует, что все стальные плиты

в момент покупки не имеют дефектов материалов или производственных дефектов, и покрываются 5-летней гарантией с правом возврата. Данная гарантия предоставляется только при условии, что продукт был установлен квалифицированным специалистом согласно действующим национальным законам и нормам, придерживаясь требований инструкции по установке и обслуживанию фирмы JOTUL. Отремонтированные устройства, как и запасные детали, покрываются первоначальным гарантийным сроком производителя.

2. Гарантия не распространяется на:

2.1 Повреждения изнашиваемых элементов, таких как внутренние плиты, зольные решетки, плиты дожига, прокладки, а также любые другие материалы, которые подвержены износу при обычной эксплуатации.

2.2 Повреждения, вызванные неправильной эксплуатацией, использованием несоответствующей растопки (например, сплавной древесины, древесины с пропиткой или окрашенного дерева, спилов с досок, древесно-стружечных плит) либо слишком влажных (мокрых) дров.

2.3 Установку дополнительного оборудования, например, для улучшения свойств тяги, подачи воздуха либо других факторов, что является вне контроля фирмы JOTUL.

2.4 Повреждения, вызванные неавторизированными изменениями ? конструкционными модификациями, вносимыми в устройство, либо повреждения, вызванные использованием неоригинальных частей.

2.5 Повреждения, вызванные складированием у дистрибьютора, транспортировкой на адрес поставки либо во время установки устройства.

2.6 Устройства, купленные у неавторизированных продавцов в районах, где фирма JOTUL проводит селективную продажу продуктов.

2.7 Сопутствующие расходы (напр. однако не только касающиеся транспорта, людских ресурсов, путешествий) или косвенные убытки.

В случае печей на брикеты, стекло, камень, бетон, эмаль и красочное покрытие (такие повреждения как обдирка, растрескивание, пузырчатость, обесцвечивание, образование трещин) предусмотрены национальным законодательством, регулирующим продажу потребительских товаров. Данная гарантия распространяется на устройства, приобретенные на территории Европейской экономической зоны. Все вопросы, касающиеся гарантии и рекламации, необходимо адресовать местному авторизированному продавцу продуктов JOTUL в течение 14 дней со дня обнаружения повреждения или неисправности. Подробный перечень импортеров и авторизированных дистрибьюторов находится на: WWW.JOTUL.COM.

В случае, если компания JOTUL не сможет выполнить свои обязательства, изложенные в условиях данной гарантии, тогда JOTUL бесплатно поменяет купленное устройство на продукт-заменитель с идентичными свойствами и тепловыми параметрами.

Компания JOTUL оставляет за собой право отказать в замене деталей или оказании конкретной услуги в случае, если гарантия на купленное устройство не была зарегистрирована в Интернете. Данная гарантия не нарушает никаких прав, предусмотренных национальным законодательством, регулирующим продажу

потребительских товаров. Право для предъявления рекламаций применяется с момента приобретения продукта, и гарантийная претензия будет рассматриваться только при предоставлении чека на покупку и серийного номера купленного устройства.



6.0 Меры обеспечения безопасности

Перед началом эксплуатации камина убедитесь, что он установлен в соответствии с законами и нормативными актами. Любые изменения продукта или всей конструкции дистрибьютором, специалистом по монтажу или покупателем могут привести к неудовлетворительной работе продукта и его защитных характеристик. То же самое относится к установке аксессуаров и дополнительного оборудования сторонних производителей. То же может произойти в случае разборки или удаления деталей, которые имеют ключевое значение для правильной и безопасной работы продукта. Во всех этих случаях производитель не несет ответственности за продукт, и гарантия аннулируется.



6.1 Меры пожарной безопасности

Эксплуатация камина может представлять некоторую опасность. Поэтому, пожалуйста, соблюдайте правила, перечисленные далее.

• Убедитесь, что мебель и другие горючие материалы расположены на допустимом расстоянии от камина.

• Пусть огонь затухает сам. Никогда не гасите его водой.

• Камин нагревается во время эксплуатации и может послужить причиной ожогов, если к нему прикоснуться.

• Выполняйте выемку золы только из холодного камина. В золе могут быть горячие угли, поэтому ее нужно хранить в несгораемом контейнере.

• Золу нужно утилизировать на улице или в месте, где это не представляет пожарной опасности.



6.2 Подача воздуха

Внимание! Пожалуйста, убедитесь, что в помещение, где будет установлен камин, обеспечен доступ достаточного количества наружного воздуха. Недостаток наружного воздуха может послужить причиной проникновения дымовых газов в помещение. Это очень опасно! Признаками наличия дымовых газов являются запах дыма, вялость, тошнота и плохое самочувствие. Запрещается закрывать вентиляционные отверстия в помещении, где установлен камин. Избегайте использования механических вентиляторов в помещении, где установлен камин. Это может привести к образованию отрицательного давления и затягиванию ядовитых газов.

Некоторые продукты спроектированы для подачи наружного воздуха непосредственно в камеру сгорания. Это гарантирует подачу достаточного количества воздуха для горения в камин, когда его дверца закрыта, независимо от установленной в доме системы вентиляции. (См. инструкцию по установке для каждого продукта.)



7.0 Выбор топлива

Всегда используйте древесину, подходящую для Вашего камина. (Тип топлива указан в п. 2.0 «Технические данные» инструкции по установке, которая прилагается к каждому продукту.) Это обеспечит оптимальный результат; любое другое топливо может повредить продукт.



7.1 Определение качественного

топлива от JOTUL Под качественным топливом подразумеваются дрова, например, из березы, бука и дуба. Качественные дрова должны быть высушены так, чтобы содержание влаги в них не превышало 20%. Чтобы этого достичь, дерево должно быть срублено в конце зимы или весной. Дрова нужно распилить и сложить в поленницы так, чтобы обеспечить вокруг них циркуляцию воздуха. Поленницы необходимо накрыть, чтобы предотвратить впитывание дождевой воды в дрова. Осенью дрова нужно занести в крытое помещение для использования в течение зимы. Количество тепла, получаемого от 1 кг качественного топлива, колеблется незначительно. Однако удельный вес разных сортов дерева сильно отличается. Например, некоторый объем еловой древесины обеспечит меньше энергии (кВтч), чем тот же объем дубовой, удельный вес которой больше. Количество энергии, производимой сгоранием 1 кг качественной древесины, составляет 3,8 кВтч. При сгорании 1 кг абсолютно сухой древесины (0% влажности) образуется около 5 кВтч, а при сгорании 1 кг древесины, влажность которой составляет 60%, только 1,5 кВтч. Использование влажной древесины в качестве топлива может иметь последствия, перечисленные далее.

• Отложение сажи/смолы на стекле, в камине и в дымоходе.

• Камин производит меньше тепла.

• Возрастает риск возгорания в дымоходе в результате накопления сажи в камине, дымоходной трубе и дымоходе.

• Огонь трудно разжечь и поддерживать.

Никогда не используйте следующие материалы для растопки камина:

• бытовые отходы, пластиковые пакеты и т.д.;

• окрашенную или пропитанную древесину(очень токсично);

• ДСП или ламинированную древесину;

• сплавную древесину.

Это может повредить продукт и загрязнить атмосферу.



Внимание! Никогда не используйте горючие жидкости, такие как бензин, керосин, растворитель или что-либо подобное, чтобы разжечь огонь. Это может нанести вред Вам и продукту.



7.2 Определение качественного угля от JOTUL

Под качественным углем подразумевается минеральный уголь, соответствующий спецификации стандарта EN 13240, таблица B.2. (Брикетированное топливо для закрытых устройств.) Например, используйте прессованную антрацитовую пыль в брикетах с торговым названием Phurnacite.



7.3 Размер и количество топлива

Продукты JOTUL обеспечивают превосходное горение. Фактор, который значительно влияет на качество горения, это размер топлива. Размер и количество топлива указаны в п. 2.0 «Технические данные» инструкции по установке для каждого продукта.



7.4 Режим периодического (длительного) горения

Режим периодического горения Большинство продуктов JOTUL спроектировано для работы в режиме длительного горения. (Режим работы камина указан в п. 2.0 «Технические данные» инструкции по установке для каждого продукта.) Режим длительного горения в данном случае означает нормальную эксплуатацию камина. То есть, в процессе эксплуатации продукта топливо можно добавлять только после того, как предыдущая закладка дров прогорела до углей.



Режим длительного горения

Некоторые продукты спроектированы для работы в режиме длительного горения. (Режим работы продукта указан в п. 2.0 «Технические данные» инструкции по установке для каждого продукта.) Режим длительного горения в данном случае означает, что огонь в камине может гореть всю ночь без добавления топлива.



8.0 Эксплуатация

Внутренние стенки

Продукты JOTUL могут быть оснащены двумя видами внутренних стенок:

• чугунными стенками;

• вермикулитовыми стенками (желтого цвета).

Внимание! Осторожно добавляйте топливо в камин, чтобы не повредить стенки из вермикулита.

Вентиляционные отверстия

Как правило, продукт оснащен двумя вентиляционными отверстиями: отверстием для подачи вторичного воздуха и отверстием для подачи воздуха на розжиг. Отверстие для подачи вторичного воздуха обеспечивает подачу воздуха для горения, а отверстие для подачи воздуха на розжиг - доступ воздуха в камин во время растопки.



8.1 Первое использование камина

1. Разожгите огонь, как описано в п.п. 8.2/8.3 «Ежедневная эксплуатация».

2. Топите камин в течение нескольких часов и провентилируйте помещение от дыма и запаха, выделенных продуктом.

3. Повторите эту процедуру несколько раз.



Внимание! При первом использовании камин может выделять неприятный запах. Окрашенные продукты. Камин может выделять раздражающий газ во время его использования в первый раз, а также неприятный запах. Газ нетоксичен, но помещение нужно тщательно проветрить. Создайте хорошую тягу и топите продукт до полного исчезновения следов газа, а также дыма и постороннего запаха. Эмалированные продукты. При использовании камина первые несколько раз на его поверхности может появляться конденсат. Его необходимо вытирать, чтобы избежать образования пятен при нагревании поверхности.



8.2 Ежедневная эксплуатация - использование древесины

Первоначальный розжиг

1. Полностью откройте вентиляционное(-ые) отверстие(-я).

2. Положите два полена среднего размера по обеим сторонам основания камеры сгорания.

3. Положите скомканную газету или березовую кору между поленьями, добавьте сверху крест на крест щепу и одно небольшое полено и зажгите газету. Постепенно увеличивайте количество поленьев для закладки.

4. Если продукт не оснащен отверстием для подачи воздуха на розжиг, можно оставить дверцу слегка приоткрытой пока поленья не загорятся. Закройте дверцу и отверстие для подачи воздуха на розжиг (если такое имеется), когда огонь хорошо разгорится. (Используйте, например, перчатку, так как ручка может быть горячей.)

5. Затем настройте интенсивность горения при помощи регулятора подачи вторичного воздуха. Номинальная теплоотдача достигается, когда отверстие для подачи вторичного воздуха открыто до определенного уровня. (См. п. 2.0 «Технические данные» инструкции по эксплуатации.)

Добавление дров

1. Каждая закладка дров должна сгореть до углей перед добавлением нового топлива.

2. Приоткройте дверцу и дайте отрицательному давлению выровняться, затем откройте дверцу полностью.

3. Добавьте поленья и убедитесь, что отверстие для подачи воздуха на розжиг полностью открыто в течение нескольких минут, пока они не загорятся.

4. Вентиляционное отверстие для подачи воздуха на розжиг можно закрыть, как только топливо разгорится.



8.3 Ежедневная эксплуатация - использование угля в брикетах

Если продукт одобрен к использованию с брикетированным углем (см. п. 2.0 «Технические данные» инструкции по установке), он должен быть оснащен зольной решеткой.

Первоначальный розжиг

1. Полностью откройте оба отверстия для подачи воздуха.

2. Положите два полена среднего размера по обеим сторонам основания камеры сгорания.

3. Положите скомканную газету или березовую кору между поленьями, добавьте сверху крест на крест щепу.

4. Сверху положите уголь и зажгите газету.

5. Оставьте дверцу слегка приоткрытой пока щепа не загорится.

6. Закройте дверцу, как только огонь выровняется, и постепенно прикройте регулятор подачи воздуха на розжиг, чтобы снизить интенсивность горения. (Используйте, например, перчатку, так как ручка может быть горячей.)

7. Когда дрова прогорят до углей, добавьте брикетированный уголь.

8. Отрегулируйте интенсивность горения при помощи регулятора подачи воздуха на розжиг.

Добавление угля

Перед добавлением нового топлива обязательно пошевелите угли для того, чтобы зола просеялась в зольник.

1. Добавьте уголь, но не кладите брикеты выше края ограничителя дров.

2. Откройте регулятор подачи воздуха на розжиг, чтобы дать огню разгореться.

3. Как только огонь разгорится, установите регулятор подачи воздуха в прежнее положение.

Термометр

При топке камина углем, мы рекомендуем использовать печной термометр. Термометр можно приобрести у дилеров, которые занимаются продажей печного оборудования. Он ставится сверху камина. Постоянный перегрев камина (температура от 280°С и выше) ускорит необходимость замены деталей, на которые не распространяется гарантия.



8.4 Опасность перегрева

Эксплуатация камина в режиме, приводящем к его перегреву, запрещена. Перегрев камина происходит при использовании избыточного количества топлива и/или при слишком сильном притоке воздуха для горения. О перегреве камина свидетельствует свечение его деталей красным. В случае перегрева немедленно закройте отверстия для подачи воздуха.

При подозрении на излишнюю/слабую тягу в дымоходе обратитесь за помощью к специалисту. (В п. 3.0 «Установка» (Дымоход и дымоходные трубы) инструкции по установке содержится дополнительная информация по данному вопросу.)

В случае возгорания в дымоходе

• Закройте все отверстия для прочистки и вентиляционные отверстия.

• Держите дверцу топки закрытой.

• Проверьте чердак и подвал на наличие дыма.

• Вызовите противопожарную службу.

• Перед началом эксплуатации камина после пожара пригласите специалиста, чтобы он проверил камин и дымоход на предмет полной функциональности.



8.5 Использование камина при переходе от зимы к весне

Во время переходного периода в результате резких колебаний температуры или при сильном ветре могут возникнуть нарушения тяги, и это помешает выведению дымовых газов. В таком случае нужно использовать поленья меньшего размера и больше открывать отверстия для подачи воздуха, чтобы топливо горело интенсивнее и быстрее. Это приведет к увеличению температуры дымовых газов и поможет поддержать тягу в дымоходе. Во избежание чрезмерного накапливания золы ее нужно удалять чаще, чем обычно. См. п. 9.2 «Выемка золы».



9.0 Обслуживание



9.1 Очистка стекла

Продукт оборудован системой воздушного омывания стекла. Воздух всасывается через вентиляционное отверстие  верху камина и спадает вниз по внутренней стороне стекла. Однако, немного сажи всегда будет откладываться на стекле, но ее количество будет зависеть от силы тяги и настройки регулятора подачи вторичного воздуха. Большая часть сажи отгорит, если полностью открыть регулятор подачи вторичного воздуха и разжечь интенсивный огонь.

Полезный совет! Для обычной очистки намочите бумажное полотенце или газету теплой водой и промокните его в золу. Потрите им стекло, затем очистите стекло чистой бумагой или газетой. Стекло можно чистить, только когда оно холодное. Если нужно очистить стекло более тщательно, мы рекомендуем использовать очиститель стекол (следуйте инструкции на упаковке).



9.2 Выемка золы

Если камин оборудован зольником

1. Просейте золу в зольник.

2. Осторожно выньте зольник и пересыпьте золу в негорючий контейнер.

3. Убедитесь, что кожух для зольника полностью пустой, прежде чем установить зольник на место.

Если камин не оборудован зольником

1. Вынимайте золу при помощи совка или другого подобного инструмента.

2. Всегда оставляйте немного золы на дне камеры сгорания камина в качестве защитной изоляции. Внимание! Золу можно удалять только из холодного камина.



9.3 Очистка камина и удаление сажи

Сажа может откладываться на внутренней поверхности камина во время эксплуатации. Сажа хороший изолятор, и потому ее отложение приведет к уменьшению теплоотдачи продукта. Если на стенках камина отложилась сажа, ее легко удалить при помощи сажеудалителя. Чтобы избежать образования водно-смоляного слоя в камине, нужно регулярно интенсивно его протапливать. Необходимо выполнять ежегодную внутреннюю чистку камина, чтобы его теплопроизводительность оставалась высокой. Такую чистку целесообразно делать одновременно с прочисткой дымохода и дымоходных труб.



9.4 Прочистка дымоходных труб

У некоторых отдельностоящих печей можно снимать верхнюю крышку и чистить дымоходную трубу через верх устройства. В других случаях дымоходные трубы чистят через специальное отверстие в трубе (ревизию) или через дверное отверстие. В таких случаях обычно снимают пламеотсекатель. (В п. 4.0 «Текущий ремонт» инструкции по установке приведено описание этой процедуры.)



9.5 Проверка камина

Компания JOTUL рекомендует Вам лично тщательно проверять камин после прочистки. Проверьте все видимые поверхности на наличие трещин. Также проверьте, чтобы все соединения были герметичными и чтобы уплотнительные прокладки были правильно установлены. Все износившиеся или деформированные прокладки нужно заменить. Тщательно очистите пазы для прокладки, нанесите керамический клей (клей можно приобрести у местного дилера компании JOTUL) и прижмите прокладку. Соединение быстро высохнет.



9.6 Уход за корпусом камина

Цвет окрашенных продуктов может измениться после нескольких лет эксплуатации. Поверхность камина нужно очистить и щеткой снять с него осыпающиеся частицы старой краски перед нанесением свежей краски. Эмалированные продукты можно чистить только чистой сухой тканью. Не используйте мыло и воду.



10.0 Причины неисправностей в эксплуатации, устранение неполадок

 Плохая тяга

• Проверьте, чтобы длина дымохода соответствовала требованиям, указанным в действующих законах и нормативно-правовых актах Вашей страны. В п. 2.0 «Технические данные» и п. 3.0 «Установка» (Дымоход и дымоходные трубы) инструкции по установке содержится дополнительная информация по данному вопросу.

• Убедитесь, чтобы минимальная площадь сечения дымохода соответствовала указанной в п. 2.0 «Технические данные» инструкции по установке.

• Убедитесь, что ничто не мешает выходу дыма (ветви, деревья и т.д.).

• При подозрении на возникновение избыточной/слабой тяги в дымоходе обратитесь за помощью к специалисту для ее измерения и регулировки.

 Огонь гаснет

• Убедитесь, что дрова достаточно сухие.

• Проверьте помещение на наличие отрицательного давления, выключите механические вентиляторы и откройте ближайшее к камину окно.

• Проверьте, чтобы отверстие для подачи вторичного воздуха было открыто.

• Проверьте, чтобы выход дымохода не был забит сажей.

 Необычное количество сажи собирается на стекле

Немного сажи всегда будет собираться на стекле, но ее количество зависит от следующих факторов:

• влажность топлива,

• местные условия тяги,

• степень открытия отверстия для подачи вторичного воздуха. Большая часть сажи отгорит, если полностью открыть

отверстие для подачи воздуха и интенсивно протопить камин. См. также п. 9.1 «Очистка стекла – полезный совет».



J?tulAS,

P.o. box 1411

N-1602 Fredrikstad, Norway

www.jotul.com

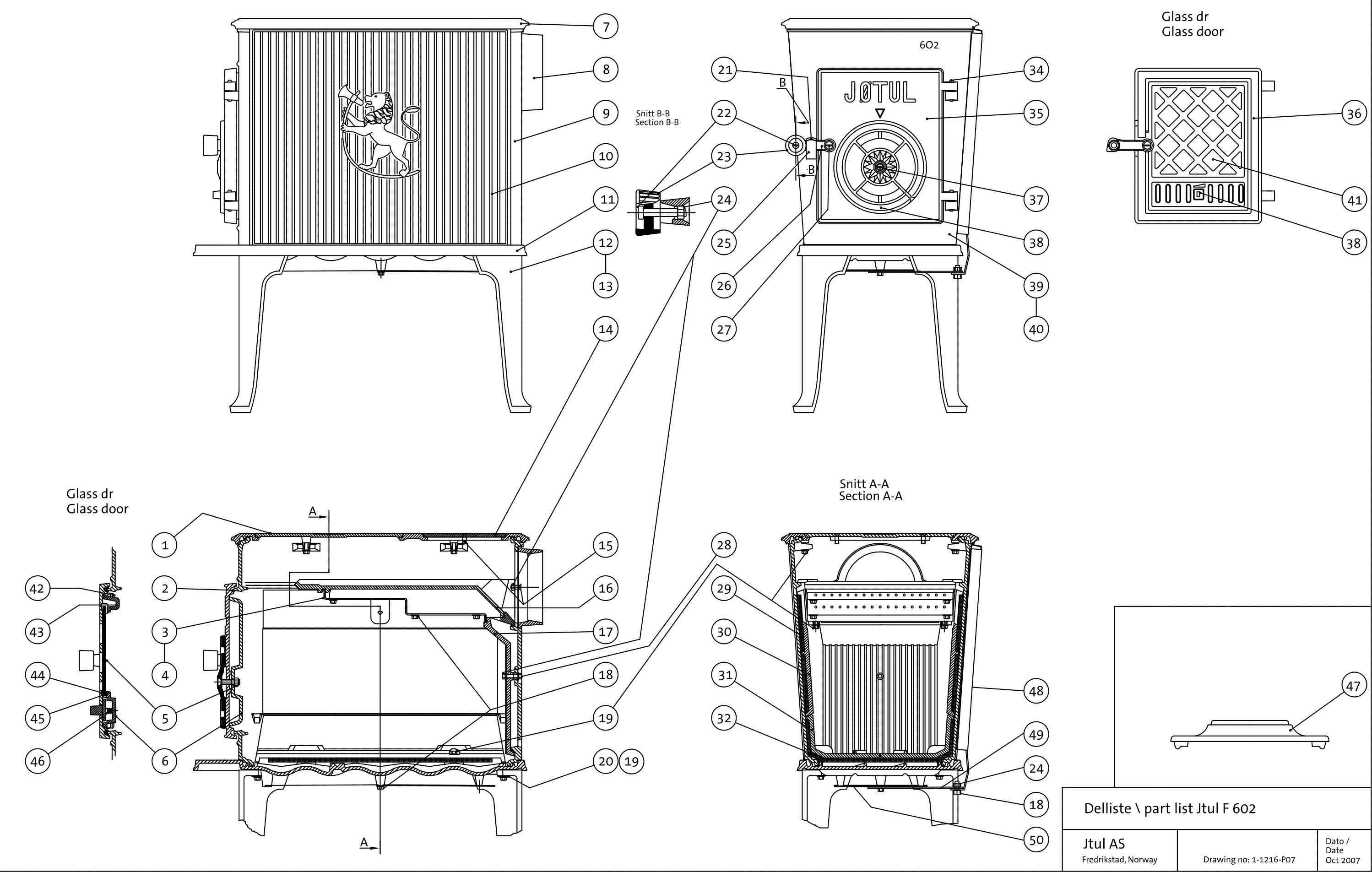

Подробная схема устройства печи JOTUL F 602
